Sensor De Pulso Cardiaco y Oxigeno Max30102 Arduino Nubbeo

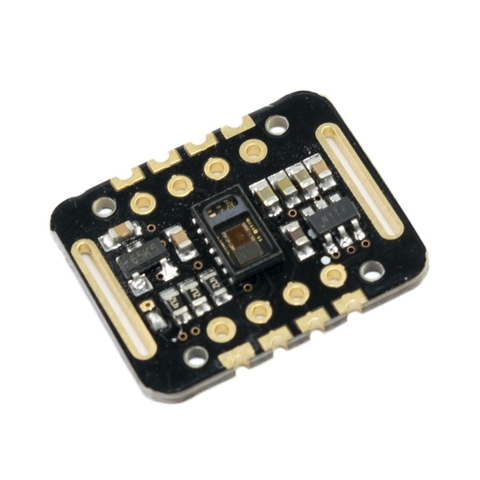

Sensor De Pulso Cardiaco y Oximetro Max30102Con comunicacion I2CLa pulsioximetría es un método no invasivo, que permite medir el porcentaje de saturación de oxígeno de la hemoglobina (SaO2) en sangre de un paciente con utilizando un circuito de fotoeléctricos. Para esto se emplea un pulsioxímetro, que es un dispositivo que integra los emisores de luz y el sensor que mide la cantidad de luz reflejada por el dedo del paciente. La luz detectada por el sensor varía de acuerdo a la concentración de oxígeno en la sangre, la sangre oxigenada absorbe mayor cantidad de luz infrarroja, mientras que la sangre poco oxigenada absorbe mayor luz roja.El MAX30102 es un dispositivo que integra un pulsioxímetro y un monitor de frecuencia cardiaca, es la evolución del sensor MAX30100 fabricado por Maxim Integrated. Posee dos Leds: un led rojo (660nm) y un led infrarrojo (920nm), un fotodetector, óptica especializada, filtro de luz ambiental entre 50 y 60Hz, y un conversor ADC delta sigma de 16 bits y de hasta 1000 muestras por segundo. Además posee un sensor de temperatura interno para compensar los efectos de la temperatura en la medición.El MAX30102 necesita de dos voltaje para funcionar: 1.8V para alimentar la circuiteria y un voltaje entre 3.3v y 5v para los leds rojo e infrarrojo. Este módulo incluye ambos reguladores de voltaje en placa por lo que solo se necesita una fuente de 5V para la alimentación. Su consumo de corriente es mínimo, por lo que es ideal para aplicaciones portátiles. Puede ser utilizado en equipos de monitoreo médico, asistentes de estado físico y wearables en general (smartwatch).ESPECIFICACIONES TÉCNICASVoltaje de Operación: 5V DCRegulador de voltaje de 3.3V y 1.8V en placaProtocolo de comunicación: I2C (compatible con 5v y 3.3v)Sensor: MAX30102 (Maxim Integrated)Led rojo de 660nmLed infrarrojo de 880nmFiltro de luz entre 50 y 60HzADC delta sigma de hasta 16 bitsTemperatura de trabajo: -40°C hasta +85°CDimensiones: 14mm x 17mmCONEXIÓNVIN: 5V DCGND: 0VSCL: I2C CLOCKSDA: I2C DATAINT: Interrupción, activo a estado bajo
