Medidor Electronico Trifasico 5a-30a Dts228-5/30 Tbcin

Descripción

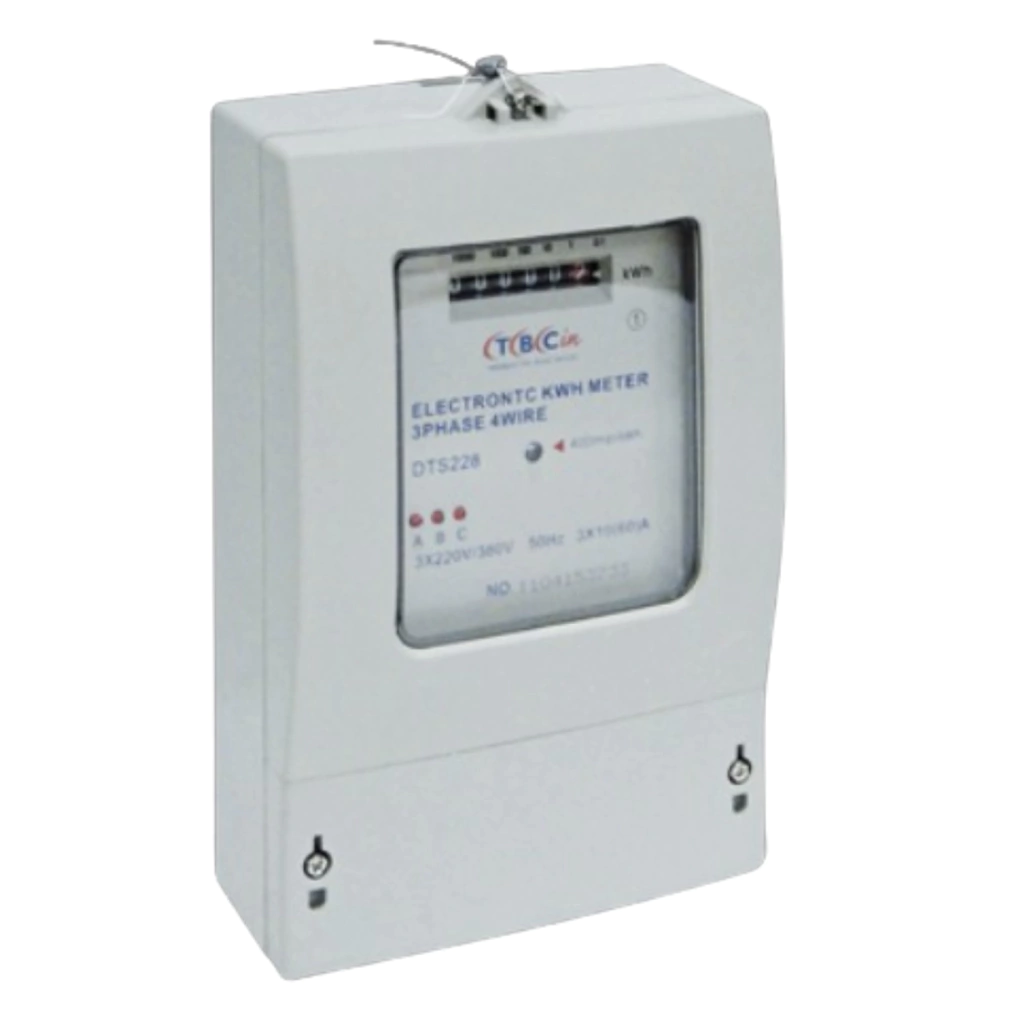

Medidor Electrónico Trifásico con Display Electromecánico

El Medidor Electrónico Trifásico con Display Electromecánico es una solución confiable y precisa para el registro de energía activa en sistemas trifásicos. Cumple con los lineamientos de la norma IEC 1063, garantizando un funcionamiento eficiente y exacto. Fabricado bajo los estándares de calidad ISO 9001, este medidor es ideal para aplicaciones industriales y comerciales donde se requiere monitoreo de energía de forma constante y confiable.

Características Principales:

• Tipo de Conexión: Conexión directa para una instalación fácil y rápida.
• Cantidad de Fases: 3 fases.
• Cantidad de Conductores: 4 conductores (fase + neutro).
• Tensión Nominal: 220/380 V.
• Intensidad Nominal: 5A (modelo DTS228-5/30) o 10A (modelo DTS228-10/60).
• Capacidad de Carga: 30A (modelo DTS228-5/30) o 60A (modelo DTS228-10/60).
• Frecuencia Nominal: 50/60 Hz.
• Clase de Exactitud: Clase 1, proporcionando mediciones precisas y confiables.
• Consumo Aproximado: Circuito voltimétrico (Un) 3 x 2 W (VA).
• Rango de Temperatura de Funcionamiento: -25ºC a +55ºC.
• Temperatura de Referencia: 25ºC.
• Tensión de Ensayo Aplicada: 1' (50Hz) 2 kV.
• Sobretensión: 1' (50Hz) 480 V.
• Tensión de Ensayo de Impulso: 1,2/50µs 6 kV.
• Capacidad de Conexionado: 25 mm² para conductores de cobre (Cu).

Beneficios y Características Adicionales:

• Diseño Conveniente: Diseño convencional que facilita su integración en sistemas eléctricos existentes.
• Display Electromecánico: Visualización clara y directa de la medición de energía activa, lo que asegura facilidad de lectura y precisión en el monitoreo de energía.
• Indicación de Fase Cortada: Función de alerta para detectar fases cortadas, lo que aumenta la seguridad y confiabilidad del sistema eléctrico.
• Sin Necesidad de Recalibración: No necesita recalibración después de un largo período de uso, lo que reduce costos y mantenimiento.
• Aseguramiento de Calidad: Fabricado bajo las normas ISO 9001, lo que garantiza productos de alta calidad y durabilidad.
• Temperaturas Extremas: Ideal para ambientes de trabajo con rangos de temperatura de -25ºC a +55ºC, lo que lo hace apto para diversas condiciones industriales.

Especificaciones Técnicas:

• Modelo: DTS228-5/30, DTS228-10/60.
• Conexión: Directa.
• Fases: 3.
• Conductores: 4 (fase + neutro).
• Tensión Nominal: 220/380 V.
• Corriente Nominal: 5A o 10A.
• Capacidad de Carga: 30A o 60A.
• Clase de Exactitud: Clase 1.
• Temperatura de Funcionamiento: -25ºC a +55ºC.
• Dimensiones: 145 mm (Ancho) x 265 mm (Alto) x 71 mm (Profundo).
• Peso: Aproximadamente 1,2 kg (dependiendo del modelo).

Uso Recomendado:

Este medidor es adecuado para instalaciones industriales, comerciales y residenciales de gran escala donde se requiere medir el consumo energético trifásico de manera precisa y confiable. Es especialmente útil para monitorear grandes sistemas eléctricos que requieren un registro constante y detallado del uso de energía.
