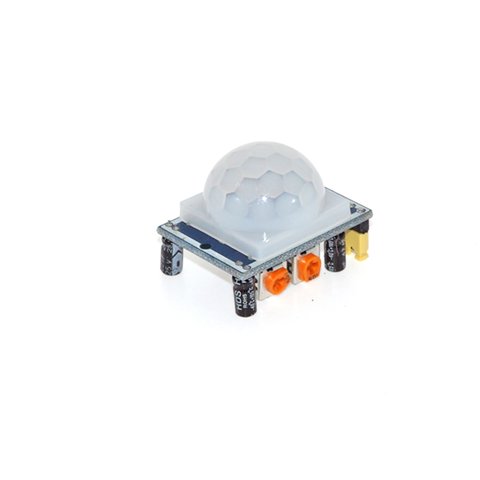

Módulo Sensor IR SR501

Cod: U0060Descripción GeneralEste módulo permite detectar personas y animales grandes a través de un sensor PIR (Passive Infrared). Los sensores PIR se utilizan ampliamente en aplicaciones como sistemas de alarma, puertas automáticas, luces automáticas, etc. Nuestro módulo integra toda la electrónica necesaria para el soporte del sensor PIR propiamente dicho y entrega un pulso configurable y compatible con TTL que puede ser aceptado por la mayoría de los microcontroladores.Detecta el movimiento de personas hasta 7 metros de distancia mediante el uso de una lente de Fresnel y el elemento sensible al infrarrojo para detectar cambios en los patrones de radiacion infrarroja emitida por los objetos en su vecindad.APLICACIONESLos sensores PIR son perfectos para detectar cuando una persona ingresa o abandona un área, a partir de esto podemos programar muchas acciones como el encendido/apagado automático de luces, sonidos, alarmas, etcESPECIFICACIONES TECNICAS- Sensor infrarrojo con controladora en circuito- Sensibilidad y tiempo de disparo ajustables- Rango de Trabajo : DC 4.5V- 20V- Consumo :<60uA- Voltage de Salida : High/Low nivel de señal :3.3V TTL output- Distancia de Detección : 3-7M (ajustable)- Rango de Detección : <140°- Método de activación: L disparador no repetible / gatillo H repetible- Tiempo de Salida: 5-200 Seg. (ajustable)- Temperatura de Trabajo : -20/+80°C- Dimensiones : 32mm x 24mm x 18mmHoja de Datos: http://bit.ly/2MYnmTo
